Neuheiten Icotek

Der neue icotek - Baugruppen-Konfigurator

Mit dem neuen Online-Baugruppen-Konfigurator können Kunden und Interessierte jetzt ganz individuell die geteilten Kabeleinführungssysteme von icotek frei zusammenstellen. Durch verschiedene Abfragen können Rahmen und Tüllen, sowie Optionen (z. B. Edelstahl-Schrauben, Gewindebuchsen) nach dem eigenen Bedarf konfiguriert werden. Das fertig zusammengestellte Produkt lässt sich einfach online bei icotek anfragen.....jetzt testen.

EMV Schirmklammer mit großem Klemmbereich für 35mm Hutschienen

Schirmklammern Typ SFZ-M|MSKL werden überall dort eingesetzt, wo der Schirm einzelner Leitungen mit dem Massepotenzial verbunden werden muss. Die Schirmklammern ermöglichen eine sichere und einfache Abschirmung von Leitungen. Das neue, platzsparendere Design der SFZ-M|MSKL Schirmklammer 3 - 12 mm, zur Verbindung einzelner Leitungen mit dem Massepotenzial, ermöglicht noch mehr Vorteile:

▪ Höhere Packungsdichte durch
  gegenläufige (180° versetzte) Anordnung
▪ Wesentlich kürzere Bauform
▪ Verbesserte Haltekraft auf der Hutschiene
▪ Geringerer Übergangswiderstand
▪ Integrierte Zugentlastung
▪ Konstanter Druck auf dem Kabelschirm

KT-M Tülle mit metrischen Innengewinde für runde Steckverbinder

Hybridfähige Kabeleinführung mit neuer KT-M von icotek möglich

Mit der neuen KT-M Kabeltülle von icotek werden Einbaustecker und Einbaubuchsen direkt in die icotek Kabeleinführungsleisten  KEL, KEL-U oder KEL-ER integriert. Die KT-M bietet sich hervorragend an, um eine Schnittstelle für Signal-, Daten-, Leistungs- oder Hybridsteckverbinder zu schaffen, indem diese einfach in das Gewinde der KT-M eingeschraubt werden.  Auch Schlauchverschraubungen oder Druckausgleichselemente lassen sich an der KT-M problemlos einschrauben. Die Tülle KT-M ist auf Basis einer KT Kabeltülle groß aufgebaut. In dieser Tülle ist ein Polyamidkorpus integriert. Verfügbar ist die KT-M mit Innengewinde M12x1,0, M16x1,5, M20x1,5 und M25x1,5. Alternativ ist die Blindtülle KT-M blind erhältlich. In der KT-M blind ist ein einseitig vollständig geschlossener Polyamidkorpus integriert. Die Nutzfläche beträgt 24x24mm, die Wandstärke 6mm. Hier können Sonderbohrungen vor­genommen bzw. auch kleinere Flanschbuchsen (z.B. für Hybrid-Gerätesteckverbinder) angebracht werden.

Neue Größe ergänzt die KEL-DPZ Produktreihe

Die KEL-DPZ Produktreihe wird eine weitere Größe erweitert. Die Kabeldurchführungsplatten KEL-DPZ 16 ermöglichen es, auf engstem Raum sehr viele Leitungen, auch mit unterschiedlichen Durchmessern von 1.5 bis 16.2 mm einzuführen und 2-fach, gemäß IP65/IP66 abzudichten. Gleichzeitig werden die durchgeführten Leitungen zugentlastet. Die Baugröße 16 passt auf die Ausbrüche, die für 16-polige schwere Steckverbinder genormt sind. Die KEL-DPZ 16 baut auf eine Ausbruchgröße 36x86mm. Auch die KEL-DPZ 16 kann, auf Kundenwunsch, mit Gewindebuchsen bestückt werden um diese von der Rückseite aus verschrauben zu können.

• Sehr schnelle Montage
• sehr hohe Packungsdichte
• 2-fache Abdichtung gem. IP 65/66
• Automatisch abgedichtet und zugentlastet
• Hygienisches Design – keine Schmutznischen
• Sehr große Produktauswahl innerhalb der KEL-DPZ Baugruppe

EMV Schirmklammern auf Kabelschuh

Diverse EMV Schirmklammern sind nun in Kombination mit Ringkabelschuhen verfügbar. An schwer zugänglichen Stellen kann so der Kabelschirm mit dem Massepotential verbunden werden. Zur Montage wird der PE Leiter mit dem Ringkabelschuh vercrimpt. Diese Verbindung ist dauerhaft und ermöglicht somit eine sichere und einfache Abschirmung von Leitungen.

Die genormten Farben der Kabelschuhe (nach DIN 46237) zeigen die verschiedenen Querschnittsgrößen an:

Rot:   0.5 - 1.5mm²
Blau: 1.0 - 2.5mm²
Gelb: 4.0 - 6.0mm²

M25 Kabeldurchführungen im hygienischen Design

Die neuen Größen M25 ermöglichen eine einfache Kabeldurchführung von 4 x Ø 3,2 - 5,2 mm oder 1 x Ø 3,2 - 6,5 mm und 2 x Ø 3,2 - 5,2 mm. So können Leitungen ohne Stecker schnell in Schaltschränke und Gehäuse eingeführt und mit Schutzarten bis IP68 (zertifiziert nach DIN EN 60529:2000-09) und UL Type 4X abgedichtet werden.

Die Alternative zur EMV-Kabelverschraubung

EMV-Kabeleinführung teilbar ein- und zweireihig

Die EMV-Kabeleinführungsleiste bietet sich als Alternative zur herkömmlichen EMV-Kabelverschraubung an.

Bedingt durch die hohe Packungsdichte wird im Vergleich zur EMV-Kabelverschraubung wertvoller Platz gespart. Es ist nur ein Ausbruch in der Gehäusewand erforderlich. Das Produkt lässt sich mit verschiedenen anderen icotek Produkten kombinieren und ist in verschiedenen Größen erhältlich......lesen Sie weiter

Teilbare Kabelverschraubung KVT-ER mit IP65 - IP68 Zertifizierung

Die teilbare Kabelverschraubung KVT-ER setzt neue Maßstäbe

icotek bietet mit der neuen KVT-ER Baureihe eine weitere teilbare Kabelverschraubung an. Die extrem robuste KVT-ER dient zur Einführung von Leitungen mit und ohne Stecker. Die Kabelverschraubung setzt auf Ausbrüche in den metrischen Standardgrößen M32, M50 und M63 auf.
Die KVT-ER erfüllt die IP-Schutzarten IP65, IP66, IP67 und IP68 – zertifiziert nach DIN EN 60529:2014-09. Die hohen Schutzklassen werden durch hohen Pressdruck, als auch durch eine integrierte Dichtung ermöglicht. Die Zugentlastung erfolgt gemäß DIN EN 62444. Zertifizierungen nach NEMA TYPE 12, NEMA TYPE 4X und c UR us sind aktuell in Vorbereitung....lesen Sie weiter

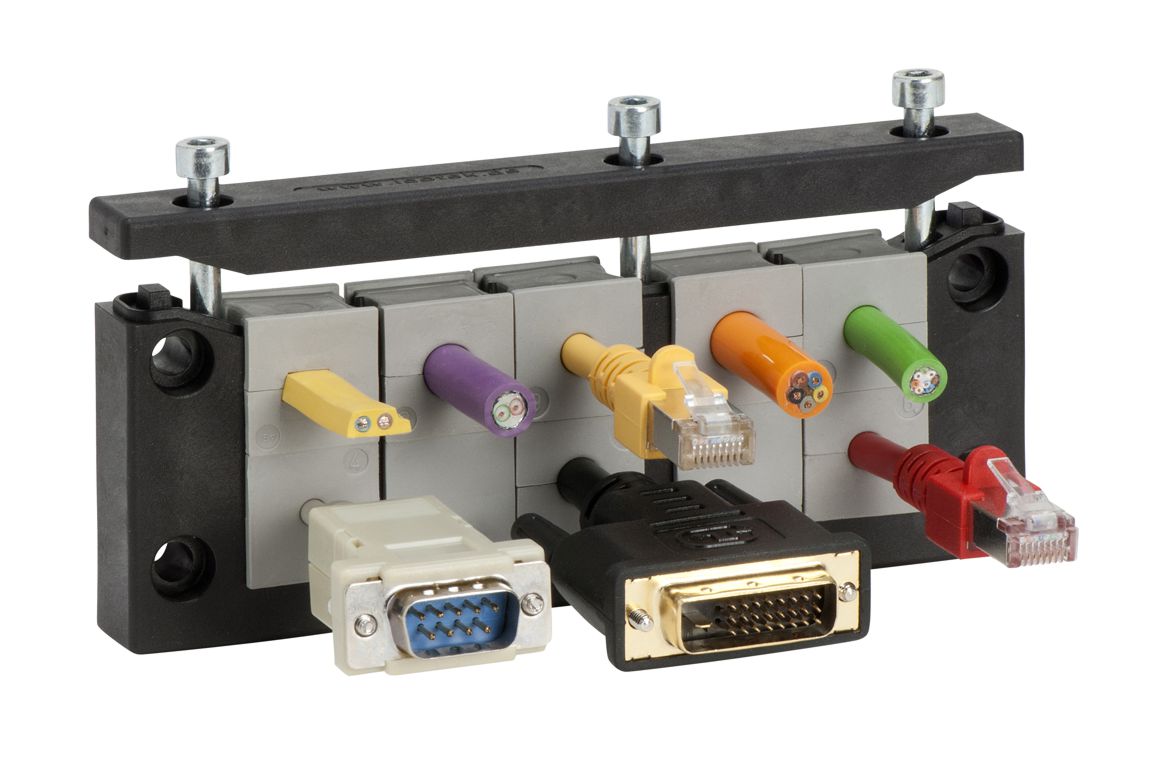

Teilbare Kabeleinführungsleisten KEL-ER IP65 nun auch IP66 zertifiziert
